充电头网近期拿到了绿联一款20000mAh自带线快充移动电源，其搭载的是知名品牌亿纬锂能的电芯，20000mAh大容量轻松满足多设备续航需求股票配资平台门户，国家3C强制认证加持更是保证了产品的安全可靠性。
移动电源设计上兼顾实用性与兼容性，除自带USB-C线材外，还配备1A1C快充接口，可同时为三台设备充电，满足出行时多人共用或多设备补电需求。
并且自带USB-C线与独立USB-C口均支持20W PD和华为22.5W超级快充，兼容PD、QC、SCP等多种主流快充协议，可以很好适配苹果、华为、小米等品牌手机。下面就一起来看看这款充电宝的具体设计。
绿联20000mAh自带线充电宝开箱

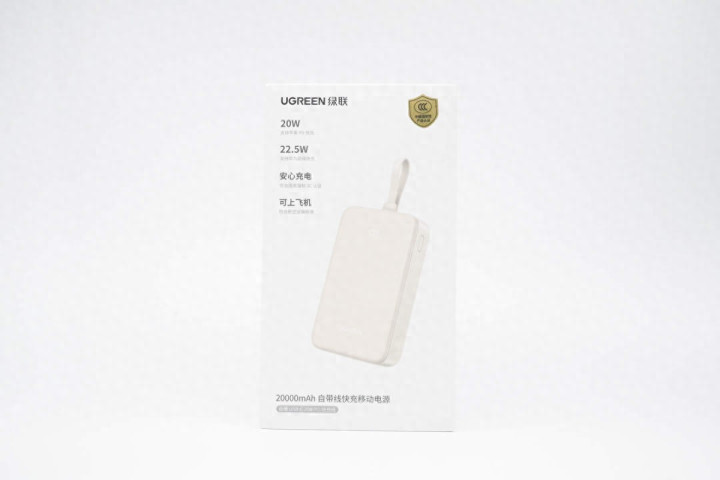

包装盒正面印有UGREEN绿联品牌、产品名称、外观、卖点以及关键的CCC认证标识。

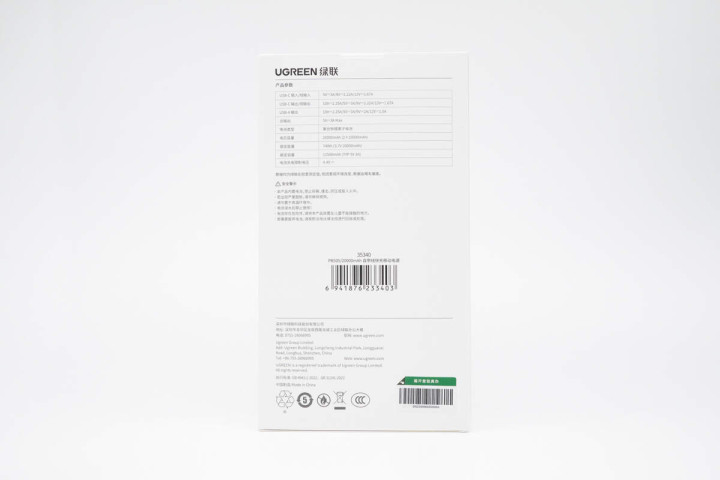

背面印有产品参数、注意事项以及商家信息。

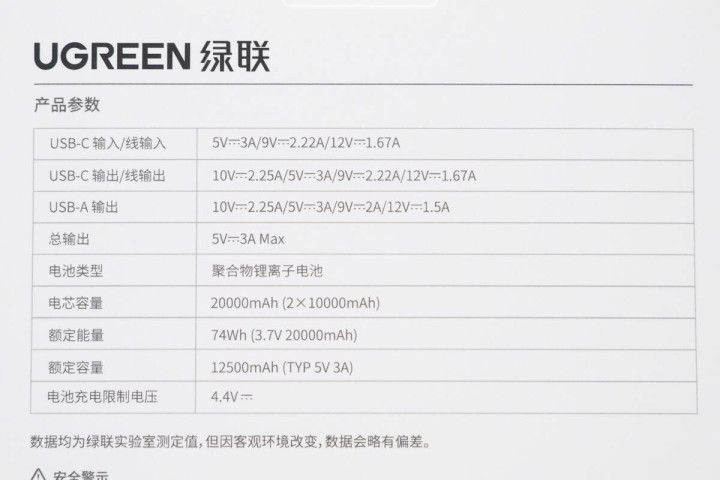

包装盒上参数特写，下面到产品实物展示环节再介绍。

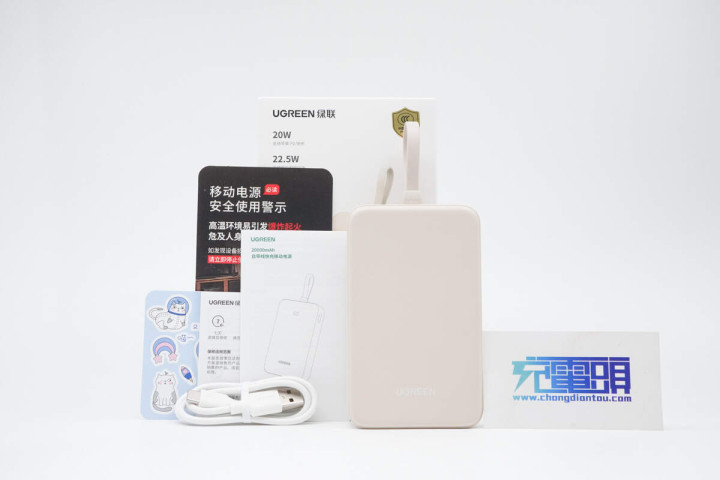

包装内含移动电源、数据线、使用说明书、保修卡、卡通贴纸等。

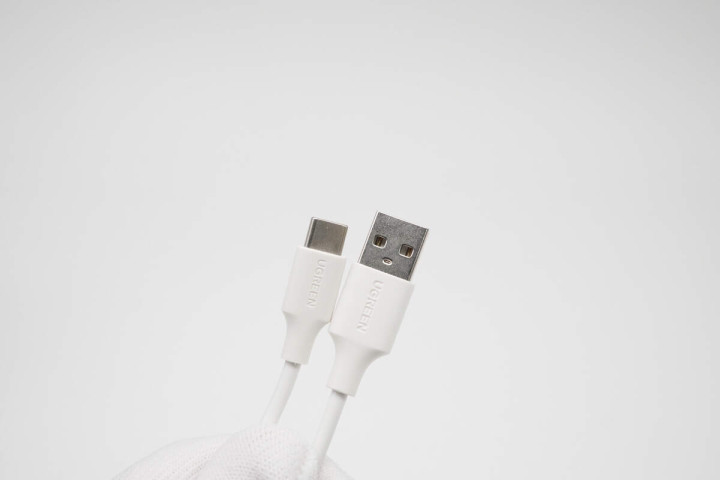

附带数据线为USB-A to USB-C类型，端子外壳与网尾一体式设计，同时正面均设计有UGREEN品牌。

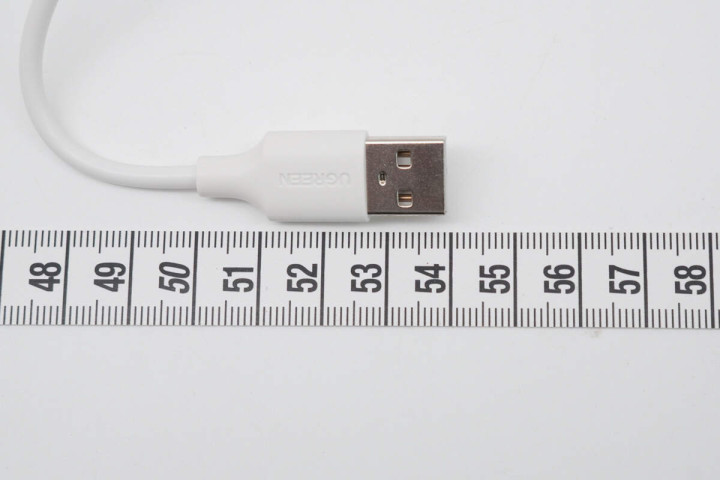

测得数据线长度约为54cm。

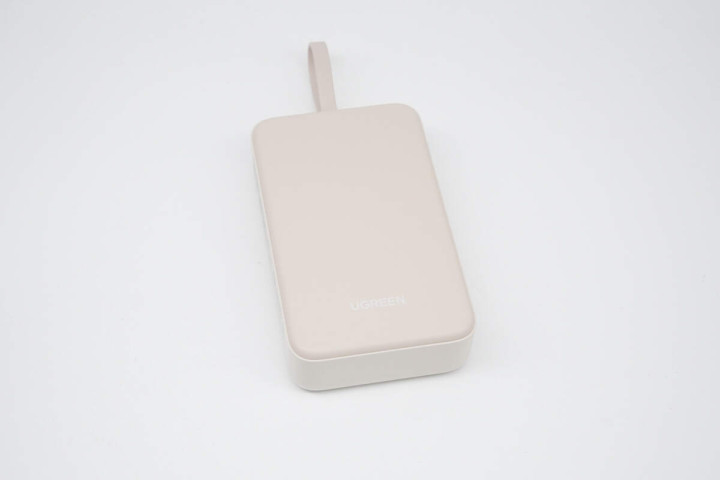

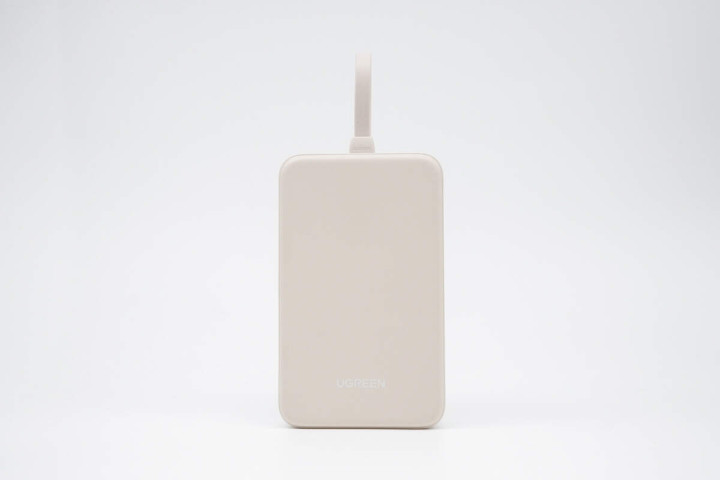

移动电源为规整扁平长方体造型设计，顶部自带USB-C线。机身采用PC阻燃材质塑料外壳，表面磨砂抗指纹，整体设计风格简约。
机身正面下方印有UGREEN品牌。

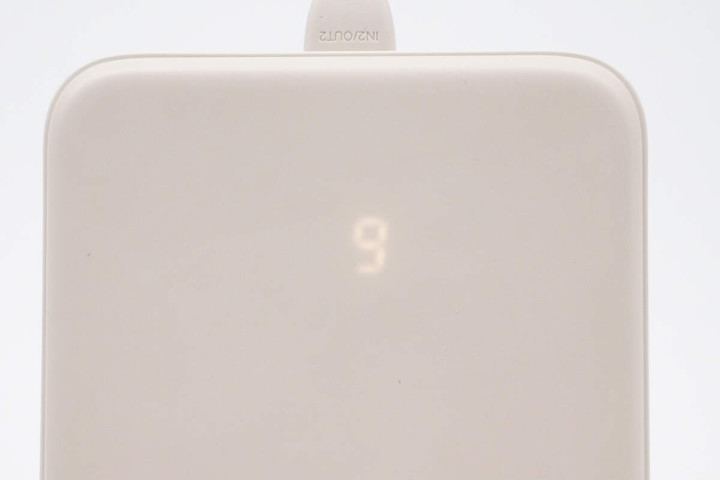

此外上方还设有隐藏式电量显示，方便用户查看剩余电量。

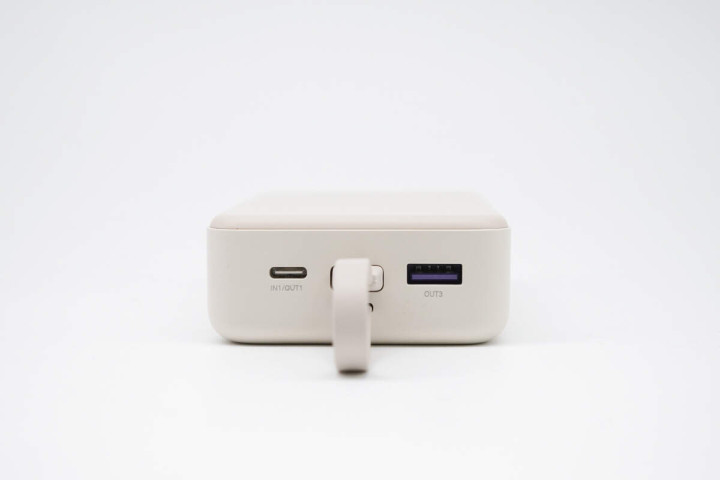

顶部除USB-C自带线外，还配置有1A1C两个USB快充接口。

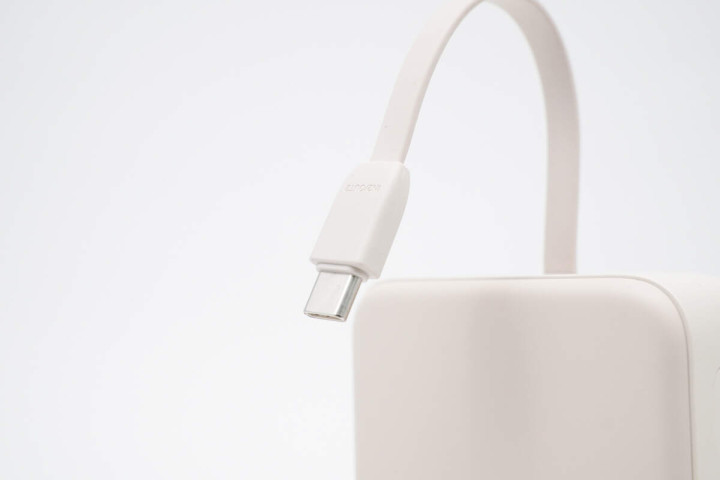

USB-C自带线线身为硅胶材质，支持20W输入以及 22.5W 输出。

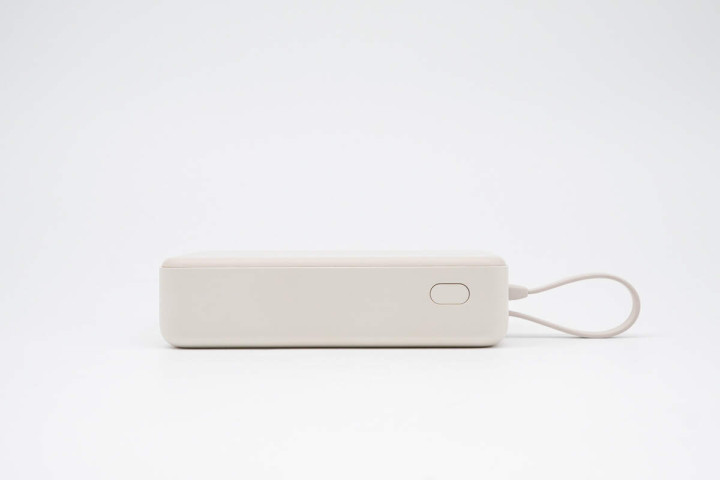

机身侧面配置有电源键。

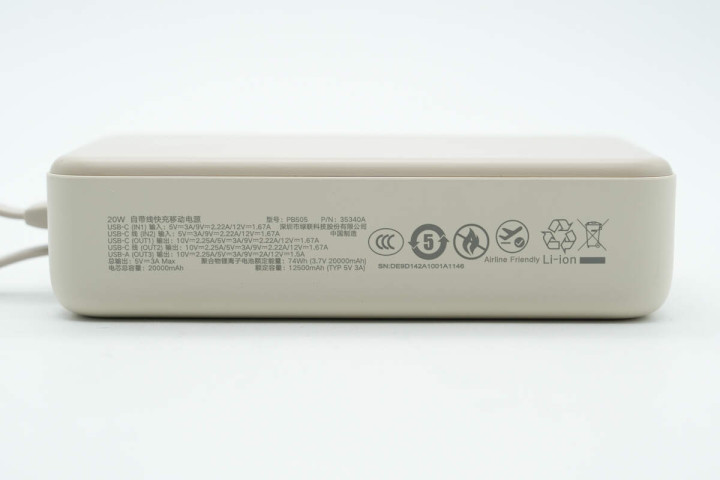

另一侧印有产品参数信息。

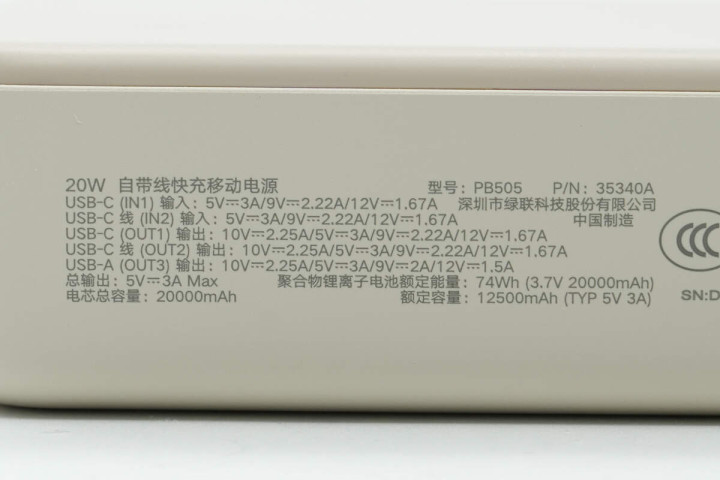

移动电源参数特写
型号：PB505
USB-C（IN1）输入：5V3A、9V2.22A、12V1.67A
USB-C线（IN2）输入：5V3A、9V2.22A、12V1.67A
USB-C（OUT1）输出：10V2.25A、5V3A、9V2.22A、12V1.67A
USB-C线（OUT2）输出：10V2.25A、5V3A、9V2.22A、12V1.67A
USB-A（OUT3）输出：10V2.25A、5V3A、9V2A、12V1.5A
总输出：5V3A Max
聚合物锂离子电池额定能量：74Wh（3.7V 20000mAh）
电芯容量：20000mAh
额定容量：12500mAh（TYP 5V3A）
制造商：深州市绿联科技股份有限公司

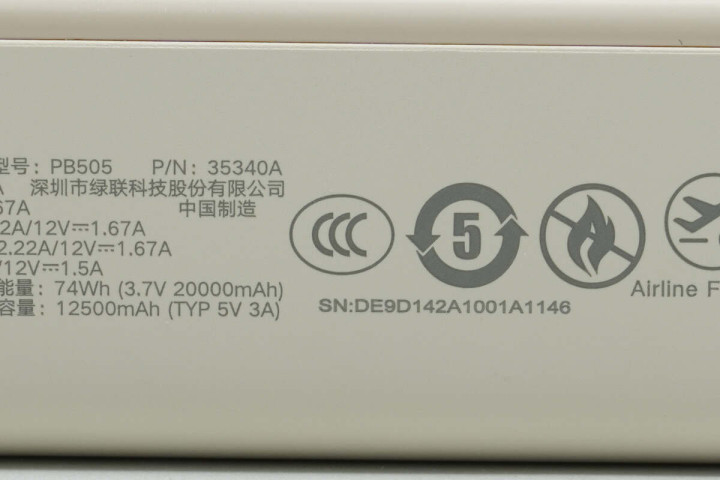

移动电源通过了CCC认证，SN码DE9D142A1001A1146。

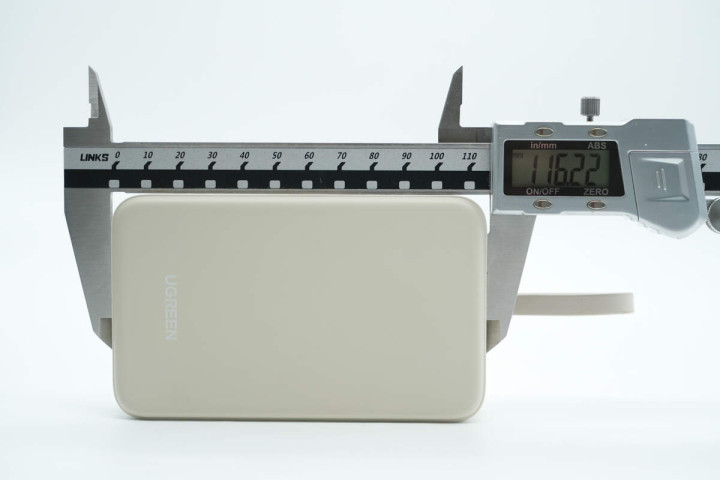

实测移动电源机身长度为116.22mm。

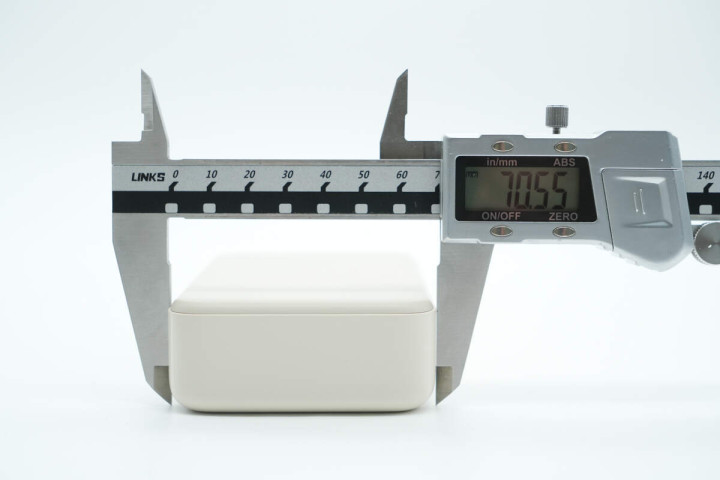

宽度为70.55mm。

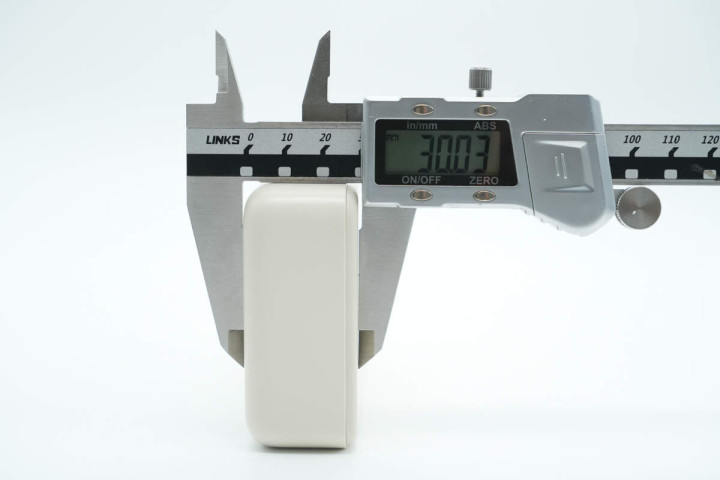

厚度为30.03mm。

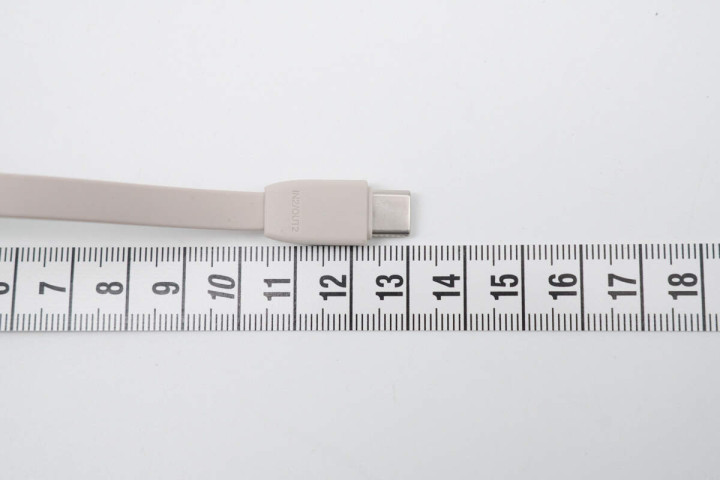

自带USB-C线长度约为13cm。

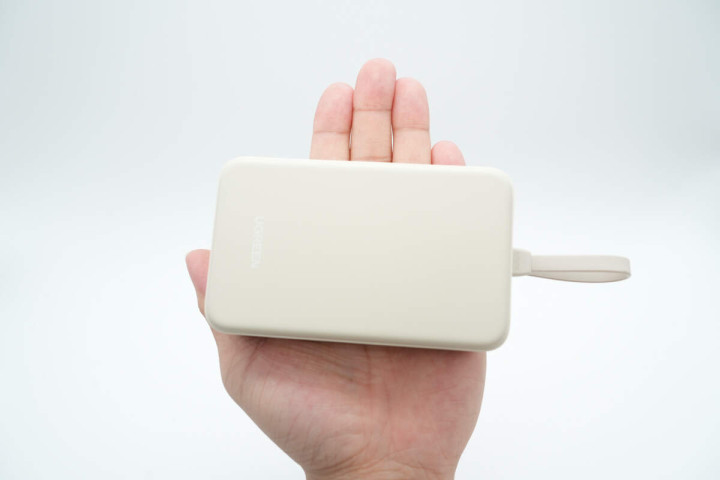

充电宝拿在手上的大小直观感受。

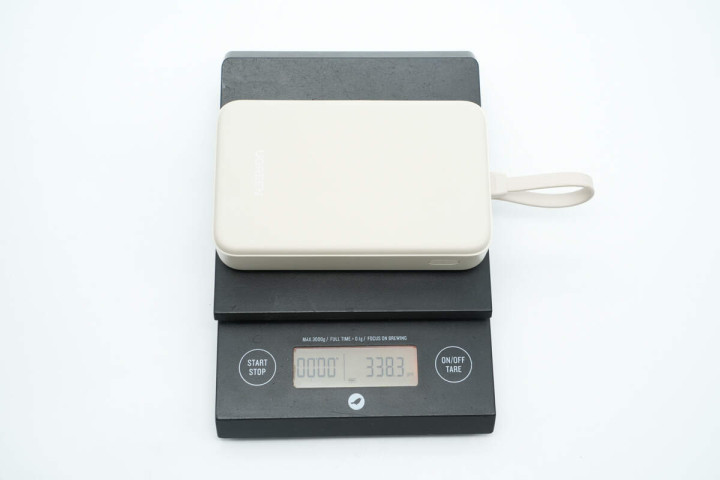

另外测得移动电源重量约为338g。

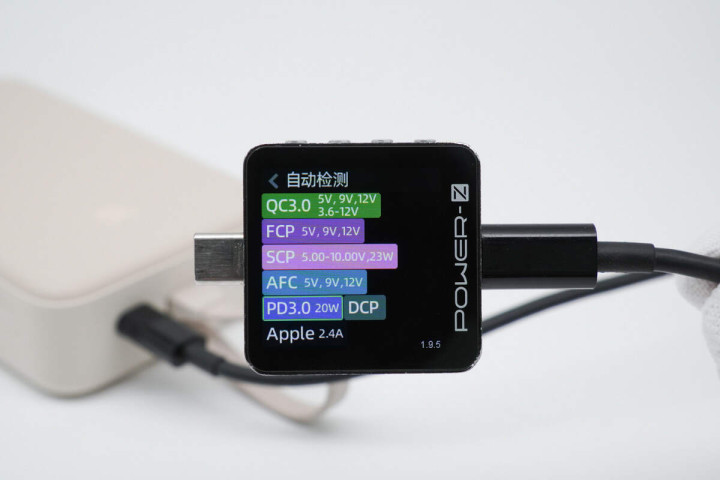

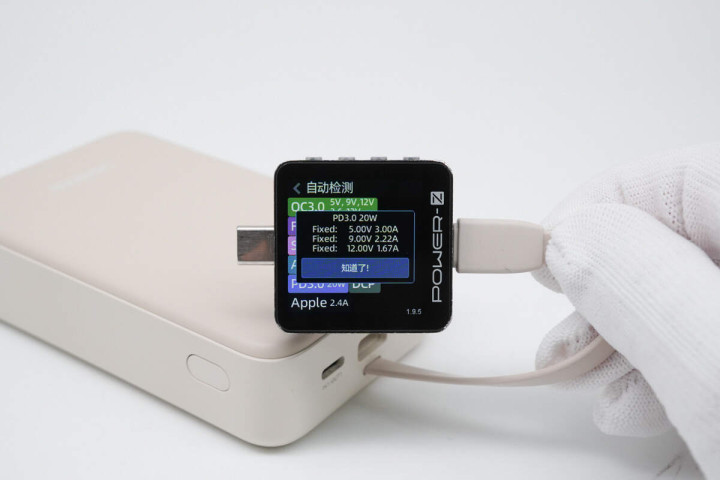

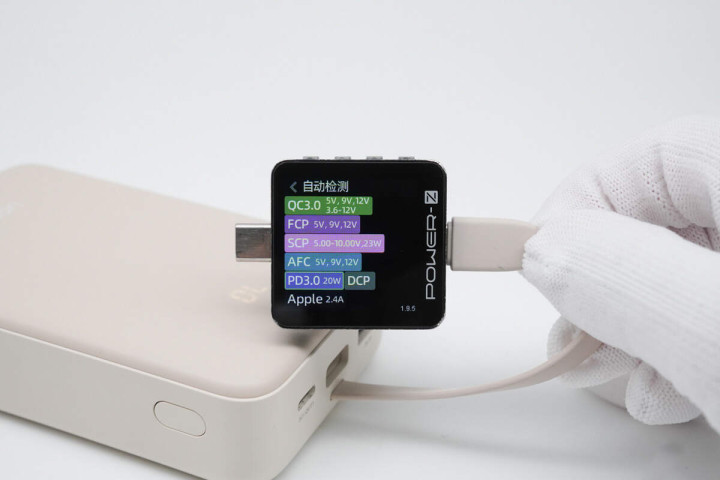

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

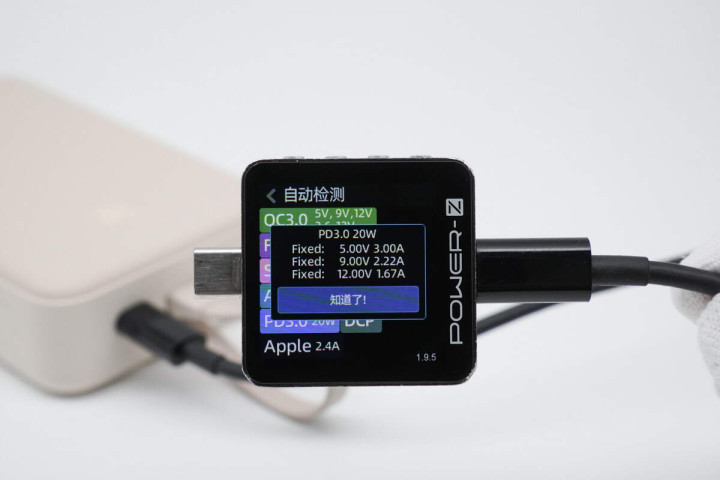

PDO报文显示USB-C自带线还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

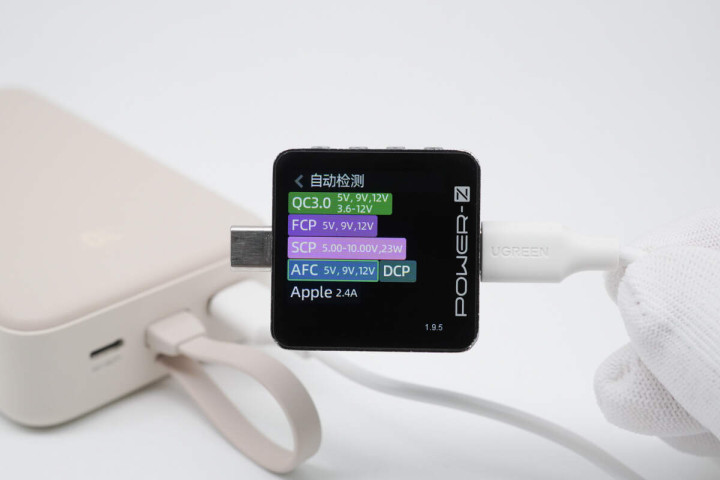

测得USB-C口兼容协议和USB-C自带线的相同。
此外PDO报文也相同，支持盲插使用。
最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
绿联20000mAh自带线充电宝拆解

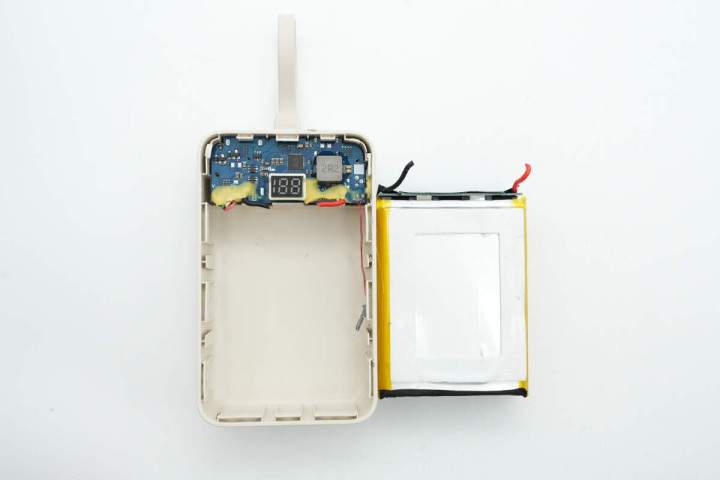

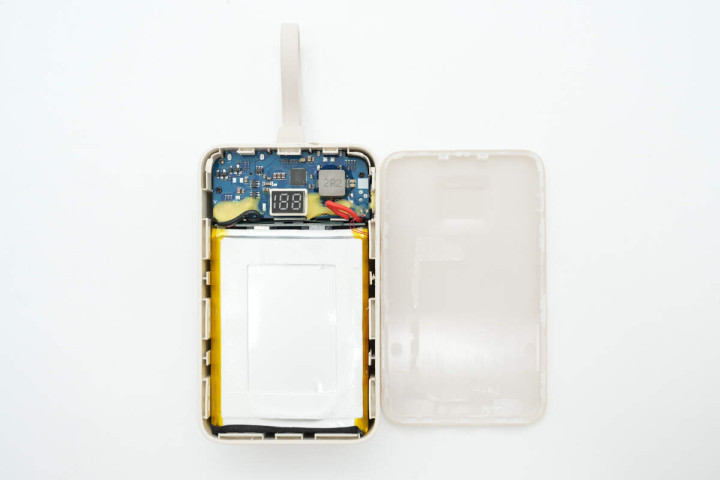

将充电宝机身正面外壳拆开，边缘采用卡扣固定封装。

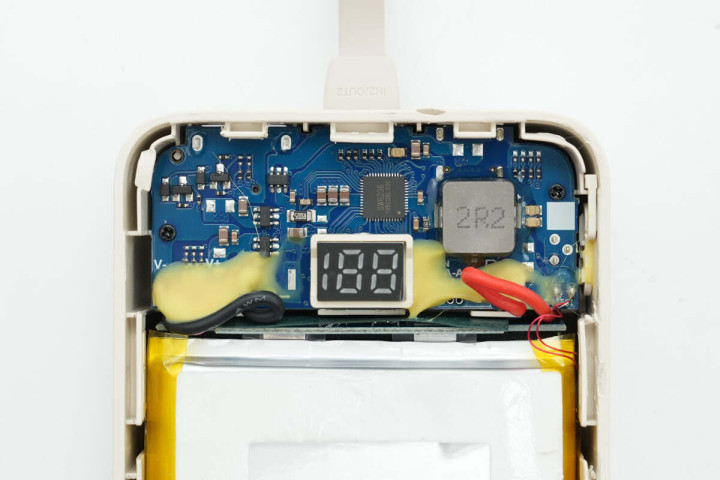

内部PCB板使用螺丝进行固定，数显屏以及连接电池组前端小板的导线打胶水保护。
将电芯取出，电芯正背面和底部分别贴有保护海绵和泡棉。
继续拆掉固定PCB板螺丝，USB-C自带线通过塑料壳以及螺丝轧紧。
将PCB板与USB-C自带线分离取出。

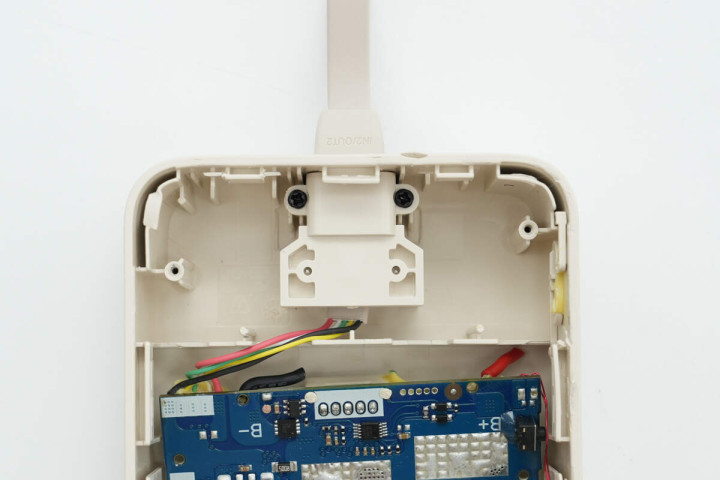

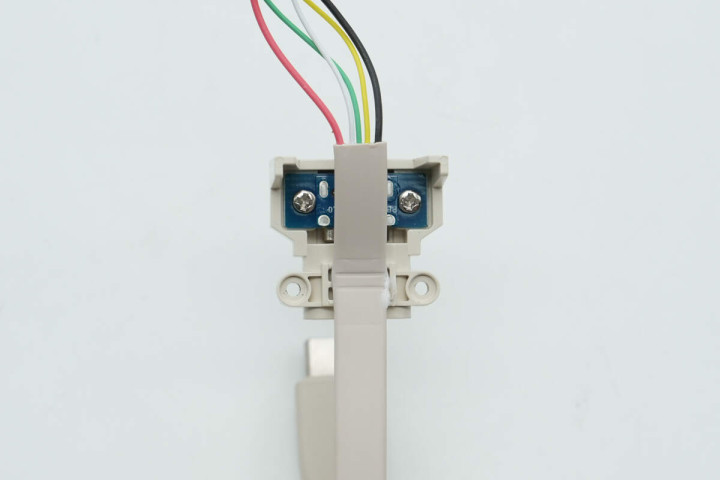

拆下塑料壳，底部通过螺丝固定有一个USB-C接口母座，用于收纳USB-C自带线端正起到固定作用。

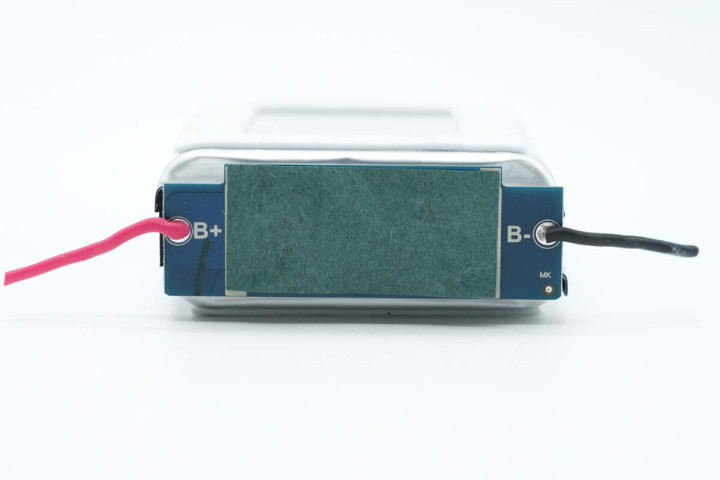

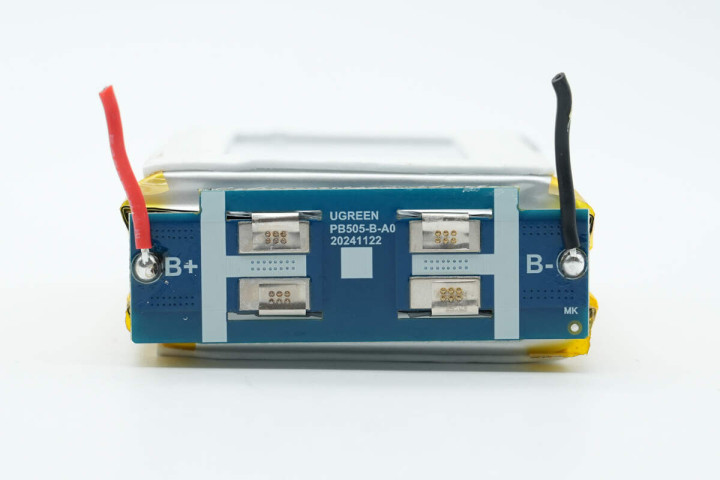

电池组前端连接一块PCB小板，镍片焊接区域覆盖青稞绝缘纸，两侧锡焊连接正负极导线。

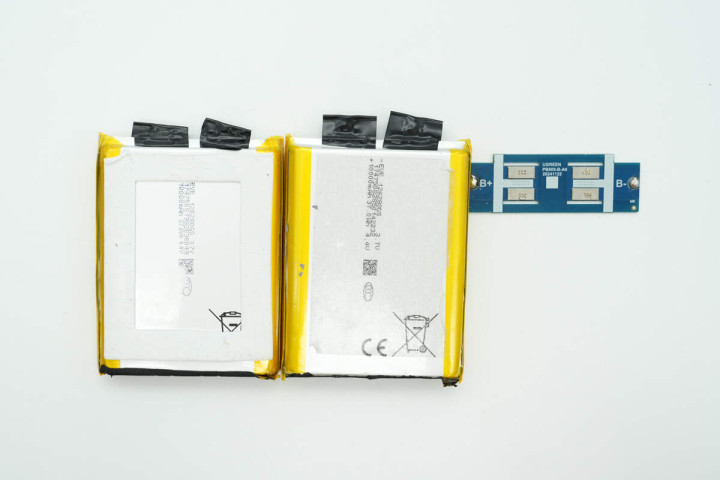

两块电芯与PCB板镍片点焊连接。
将两块电芯以及PCB板分离，通过喷码可以看出两块电芯料号完全相同。

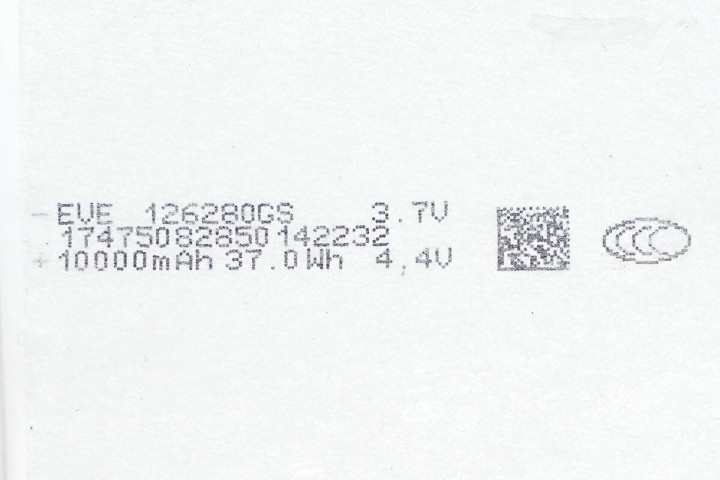

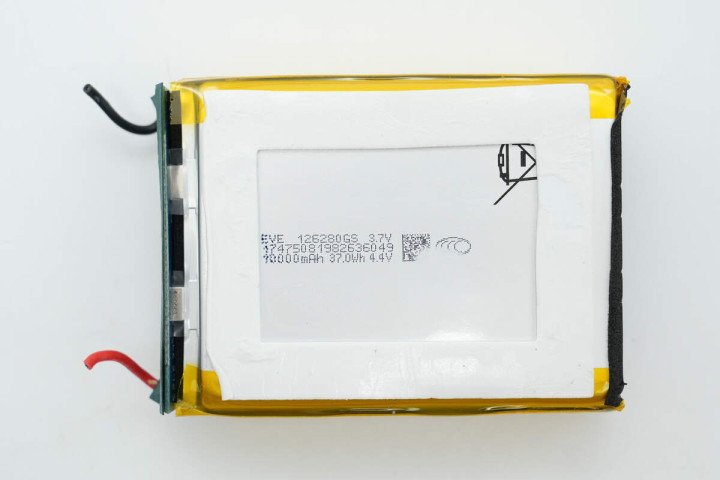

电芯来自EVE亿纬锂能，型号126280GS，额定电压3.7V，容量为10Ah，能量37Wh，充电限制电压4.4V，并且通过了国家3C强制认证以及CE认证。

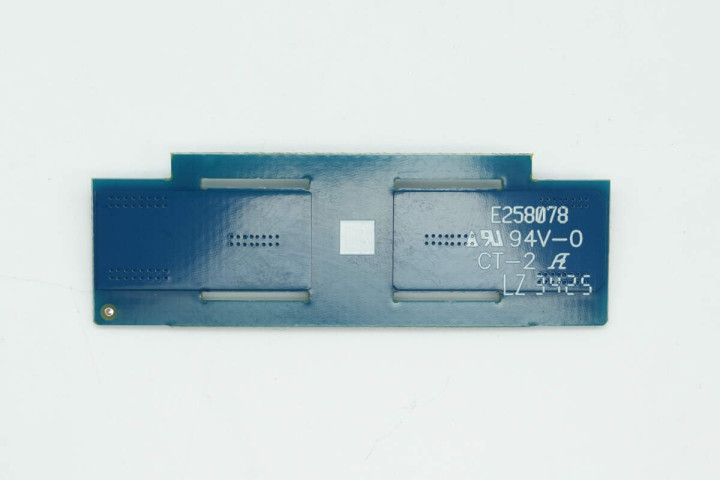

小板另一面无器件。

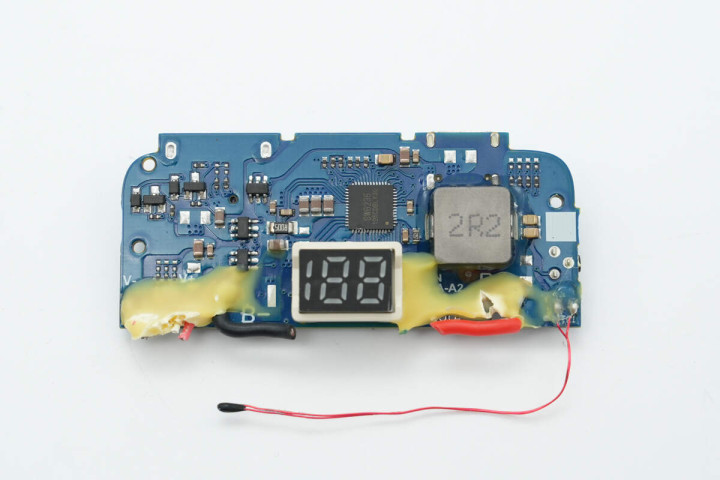

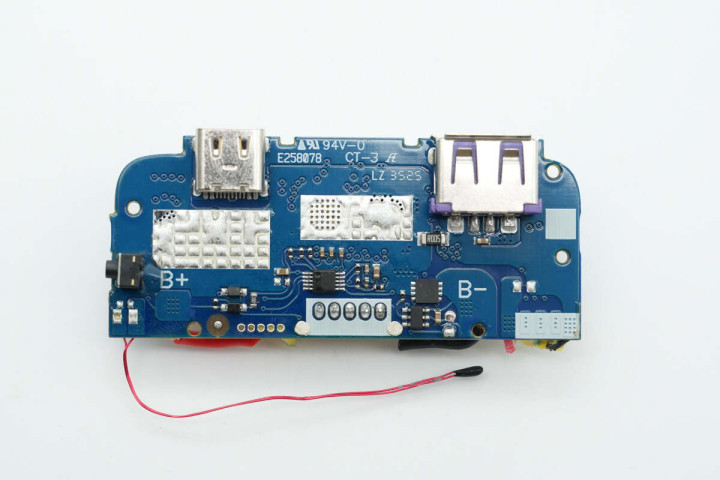

另一块PCB板正面设有移动电源主控芯片、电感、VBUS开关管、热敏电阻以及数显屏，数显屏外套白色塑料框架支撑固定。
板子背面设有锂电保护芯片、锂电保护管和MCU。
锂电保护芯片采用Hycon纮康HY2116系列IC，芯片内置高精度电压检测电路和延迟电路，支持过充电、过放电和过电流。

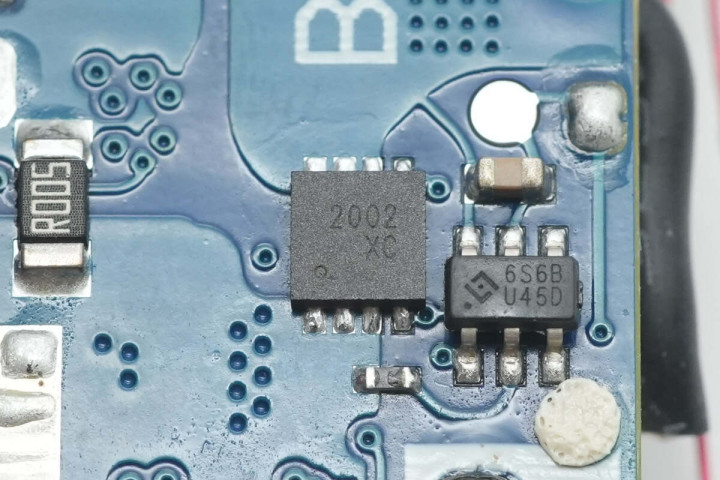

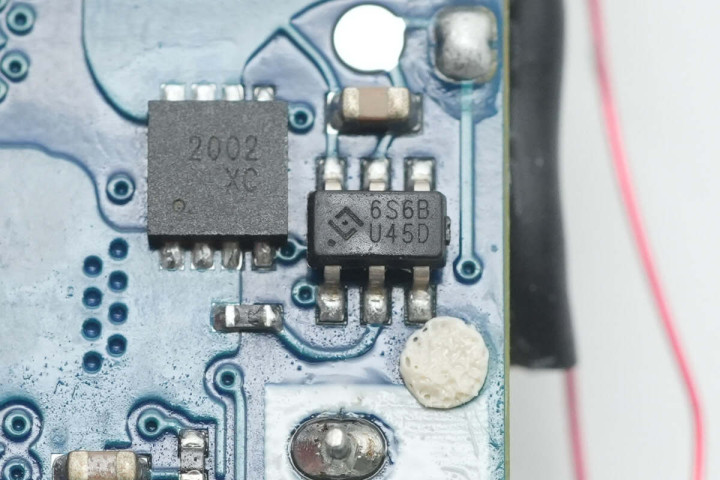

丝印2002的锂电保护管特写。

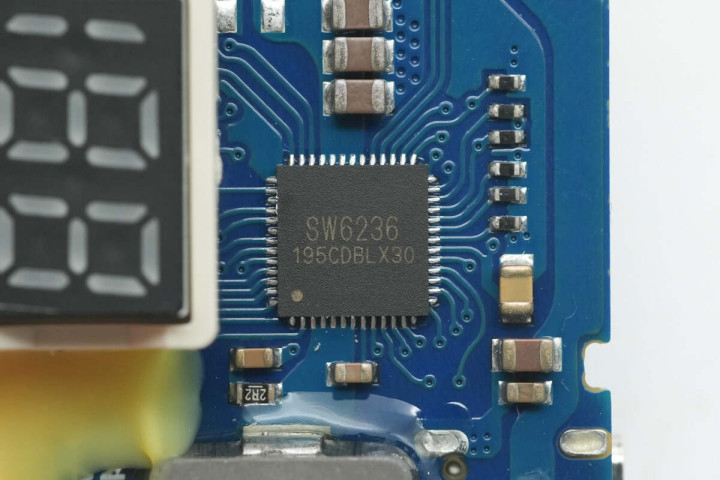

移动电源主控芯片来自智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC，内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示，支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。

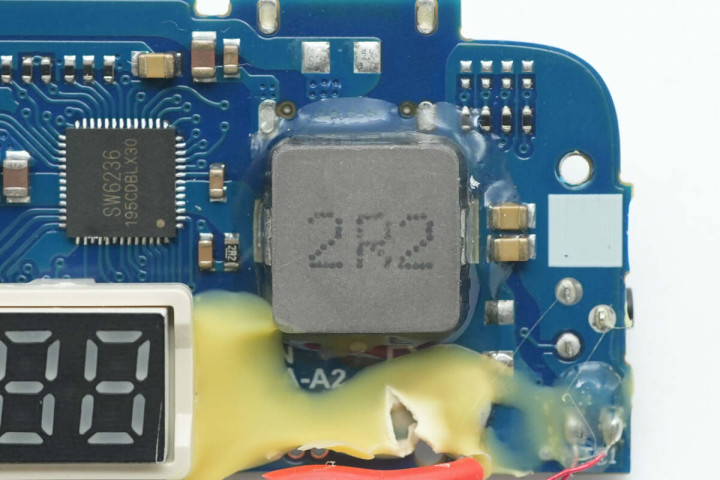

搭配的2.2μH合金电感特写，电感打胶水加固。

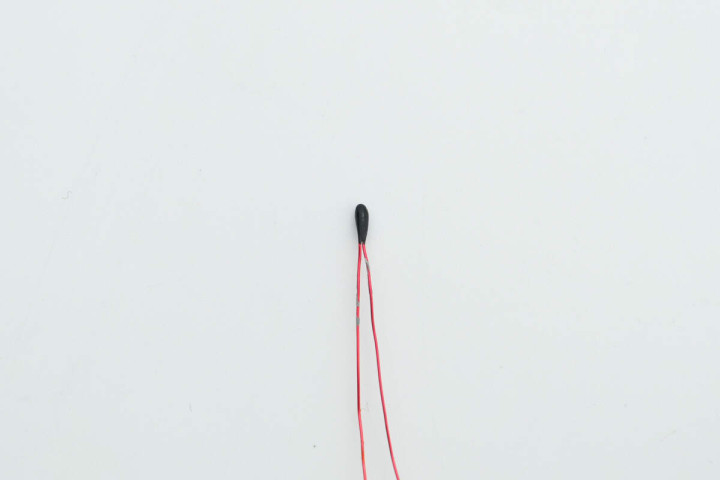

热敏电阻特写，用于电芯温度监控。

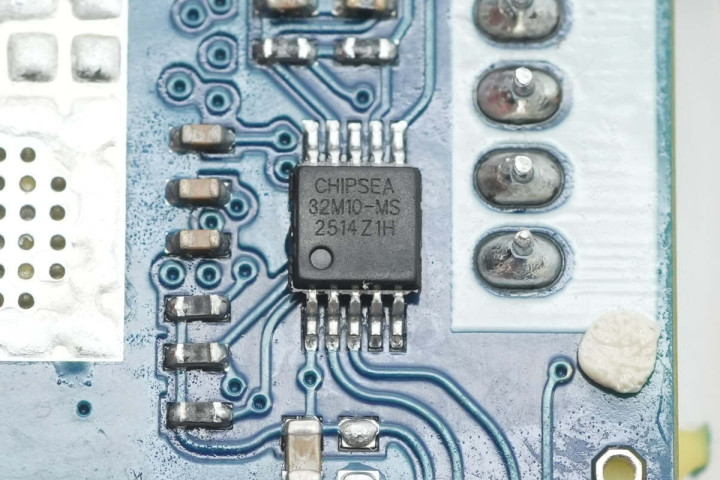

芯海科技CSU32M10系列是一款带12-bit ADC的8位CMOS单芯片RISC MCU，内置2K×16位MTP程序存储器，104字节SRAM。提供MSOP10、SOP16、QFN16三种封装。

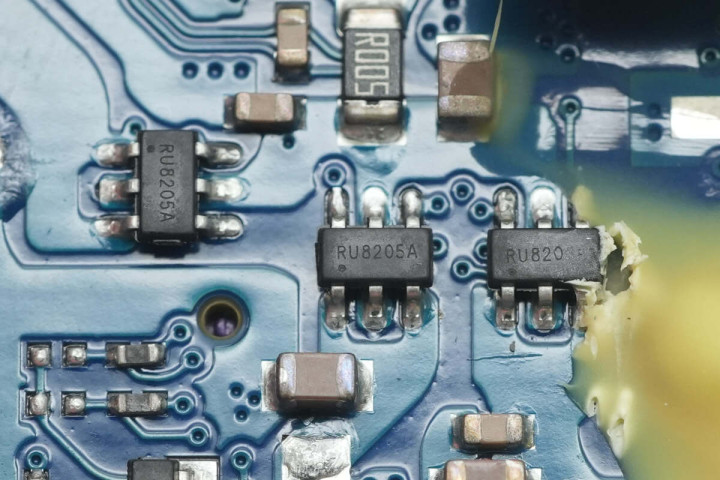

三颗VBUS开关管采用锐骏RU8205A。

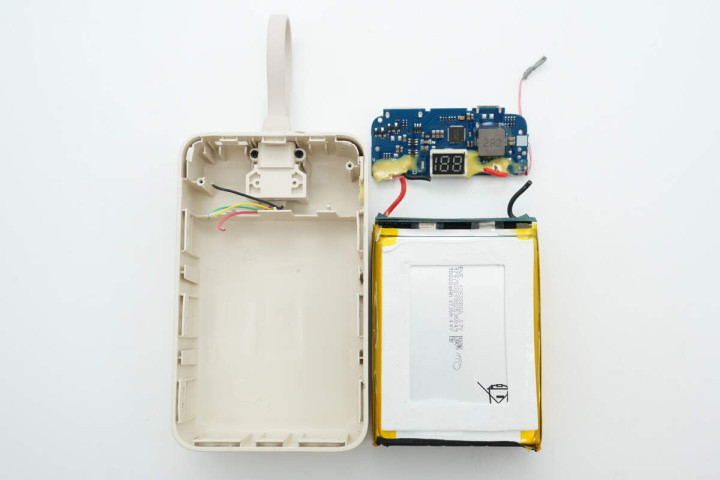

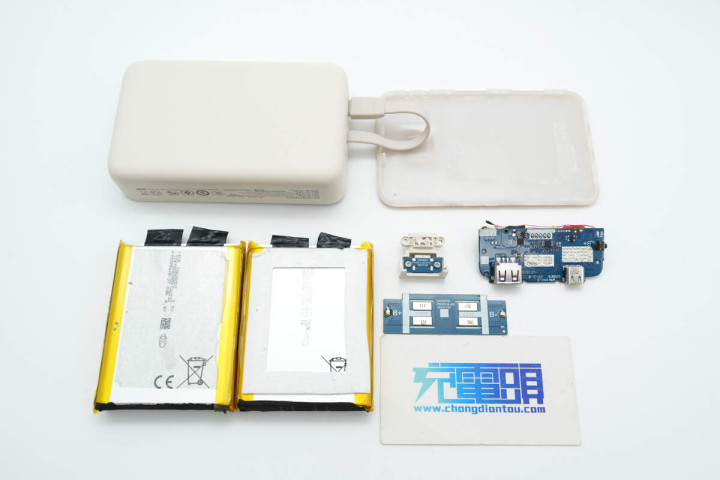

全部拆解一览，来张全家福。
充电头网拆解总结

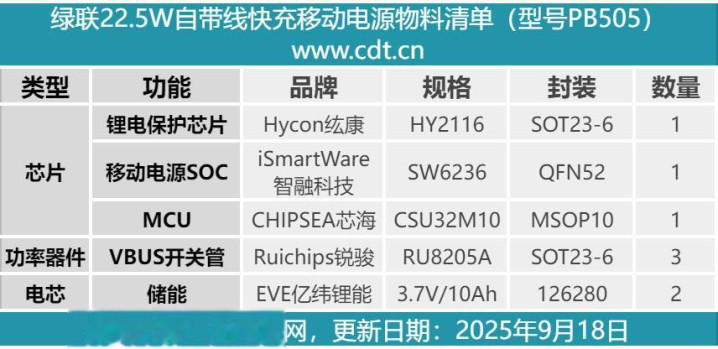

最后附上绿联22.5W自带线快充移动电源核心器件清单，方便大家查阅
绿联20000mAh自带线快充移动电源拥有米黄色、樱花粉、天空蓝配色可选，自带USB-C短线设计方便用户边充边用，还能避免额外带线带来的背包杂乱等问题，出现更加方便省心。内置一线品牌亿纬锂能的电芯，通过了3C认证，可携带上飞机高铁，满足用户出行携带需求。
产品双USB-C口支持PD 20W快充，三口均支持华为SCP 22.5W超级快充，支持QC、PD、SCP等众多主流快充协议，对于各大品牌机型都能有不错的充电表现，兼顾超强续航的同时，保证了用户的出行快充体验。
充电头网通过拆解了解到，移动电源内置电池组由亿纬锂能两块电芯组成，电芯通过了CCC认证，并采用纮康HY2116锂电保护方案实现过流、过充、过功率等保护，此外配有热敏电阻进行温度监控，低温充电不易发烫，提升使用体验。
充电宝还采用了智融科技SW6236高集成移动电源SOC方案实现多口快充设计股票配资平台门户，内部电感等器件打胶水加强保护，电芯做了绝缘和缓冲保护设计，整体做工可靠。
